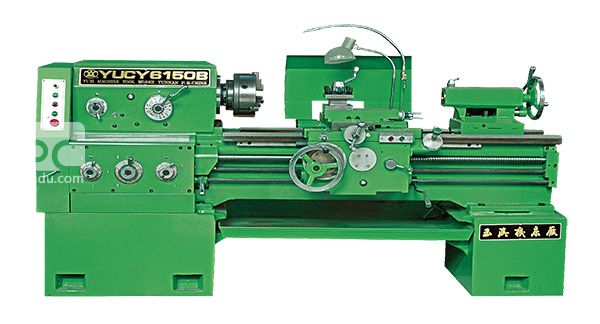

型號：6140普通車床、6240馬鞍車床、6150普通車床、6250馬鞍車床、6163普通車床、6163馬鞍車床。




玉溪機床廠，成立于1955年，專業生產小型數控車床、普通車床

咨詢熱線：028-60331766 四川奕海機械設備有限公司

一、機床簡介：

YUCY-61(2)50(B)系列普通車床它具有較廣泛的工藝性能，適用于一般機械制造業的單件、小批生產車間、各行業的工具制造部門、機器設備修理部門和試驗室，它能對黑色金屬、有色金屬、非金屬工件的內外圓柱、圓錐以及其它形式的回轉表面進行粗、精加工；能車削各種常用公制、英制、模數、徑節螺紋及多頭螺紋；能進行鉆孔、鉸孔和油槽的拉削等加工工作。
1、機床采用有限元法設計,從理論上對機床的總體布局和關鍵結構進行分析和計算,機床有剛性高、熱變形小、主軸溫升低、振動小、承受切削扭矩大，能適應強力切削的特點；使機床的設計理念達到國際先進水平。
2、機床的關鍵外購件如主軸軸承、卡盤、電機等選用國內知名廠家產品，從而使機床具有高的可靠性。
3、先進的結構設計加上完善的工藝措施，確保機床有高的加工精度和長期的精度保持性，機床加工工件一致性好，可穩定達到IT6~ IT7級精度，加工表面粗糙度可達到Ra2.5um(機床精車試件時，其圓度誤差不大于0.01mm，圓柱度誤差在100mm測量長度上不大于0.01mm，表面粗糙度(Ra)不大于3.2mm；精車螺紋試件的精度在300mm長度上的螺距誤差不大于0.06mm) 。
4、機床的床身、床頭箱、床鞍、臺尾等關鍵零件的加工均采用先進的設備進行加工。一流的加工設備，保證了機床零件高的加工精度，是確保機床各項技術性能的重要措施。
5、機床采用機電一體化設計，整體布局緊湊合理、操作方便宜人，便于維修。
6、機床采用模塊化設計，機床可以根據用戶的要求提供多種配置
（如：不同的刀架、臺尾、系統等配置）。并可提供特殊的卡具和刀具，以滿足用戶各種零件加工的需要。



二、機床主要技術參數

項      目單  位規     格備  注
床身上******回轉直徑mmФ500
兩******距mm750750機床
10001000機床
15001500機床
20002000機床
30003000機床
******切削直徑mm500
滑板上******回轉直徑mm300
馬鞍內******回轉直徑mm710YUCY6250(B)
馬鞍有效長度mm240YUCY6250(B)
主軸端部型式及代號
C6YUCY61(2)50
D8YUCY61(2)50B
主軸前端孔錐度
莫氏6號YUCY61(2)50
公制90號（1:20）YUCY61(2)50B
主軸孔直徑mmФ52YUCY61(2)50
Ф82YUCY61(2)50B
******通過棒料直徑mmФ50YUCY61(2)50
Ф80YUCY61(2)50B
主軸轉速范圍r/min9~1600
許用******切削力(Pz)N13700
許用******進給力(Px)N3400
主軸轉速級數
24級
標準卡盤inchK11 250
縱向絲桿螺距mm12
橫向絲桿螺距mm5
基本進給量范圍mm/r0.063～2.52縱向65種
0.027～1.07橫向65種
加大進給量范圍mm/r2.86～6.43縱向15種
1.21～2.73橫向15種
縮小進給量范圍mm/r0.028～0.056縱向13種
0.012～0.026橫向13種
橫向快移速度m/min1.950Hz
縱向快移速度m/min4.550Hz
公制螺紋范圍及種數mm0.5～224  mm48種
英制螺紋范圍及種數tpi72～1/8 t/in48種
模數螺紋范圍及種數mm0.5～112  m42種
徑節螺紋范圍及種數Dp56～1/4  Dp45種
刀具支承面至主軸中心線的垂直距離mm28
允許******刀具截面mm25×25
中刀架回轉角刻度值
±90°
上刀架******行程mm145
下刀架橫向******行程mm360
尾座套筒直徑mm75
尾座套筒行程mm150
尾座主軸錐孔錐度莫氏莫氏5號
尾座橫向移動量mm±15
主電機kW7.5選配11或15
快速移動電機功率kW0.25750-1500機床
0.322000機床
型號
A02S5634
冷卻電泵功率kW0.06
型號
AOB-25
流量L/min25
機床重量凈    重kg2050******距750
kg2100******距1000
kg2300******距1500
kg2500******距2000
kg
******距3000
中心高（距床身底面）mm1285
機床
外型		長×寬×高mm2375×1077×1315******距750
2625×1077×1315******距1000
3125×1077×1315******距1500
3625×1077×1315******距2000
4625×1077×1315******距3000
總
電
源		電     壓VAC380
電壓波動范圍
－15～＋10%
頻     率Hz50±2
總電源容量kVA10
