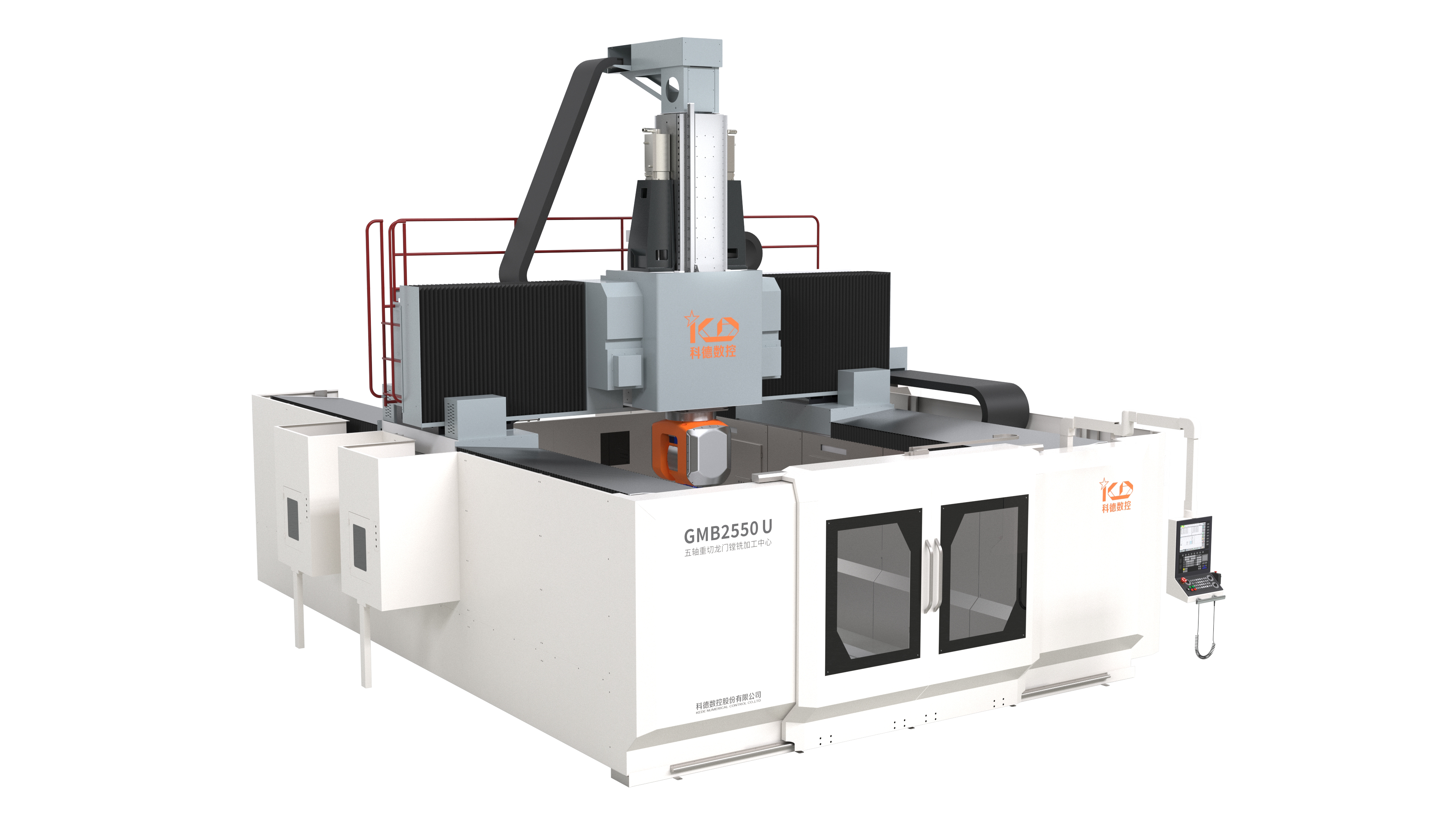

橋式五軸加工中心

橋式五軸加工中心

臺灣品牌：五軸加工中心、立式加工中心、臥式加工中心、數控車床。


機床特點

  • 機床結構采用對稱高架橋式龍門框架式，驅動重心與移動部件的中心距離近，傾覆力矩小，且移動部件質量輕，且不受工件重量大小影響，便于高速高精控制。
  • 機床各直線軸均采用雙驅全閉環控制，X 和Y 軸采用齒輪齒條傳動雙電機電氣消隙，可實現高速精密運動控制。
  • Z 軸采用雙絲杠同步驅動控制技術，相對于傳統配有平衡缸結構的龍門Z 軸，具有更高的動態性能與運動精度。
  • Z 軸的絲杠螺母進行了單獨冷卻，減小了熱變形對Z 軸精度的影響。


橋式五軸龍門加工中心參數：

X軸：2000mm,3000mm,4000mm......25000mm

Y軸：2000mm,3000mm,4000mm，5000mm

Z軸：1000mm,1500mm,2000mm

擺頭規格
A/C軸回轉范圍
A/C軸最高轉速
A/C軸夾緊扭矩
A軸扭矩S1
A軸最大扭矩S6
C軸扭矩S1
C軸最大扭矩S6

rpm
Nm
Nm
Nm
Nm
Nm		GM345直驅式雙擺角銑頭
±110°/ ±360°
60/60
4000/2500
780
1200
1000
1500
