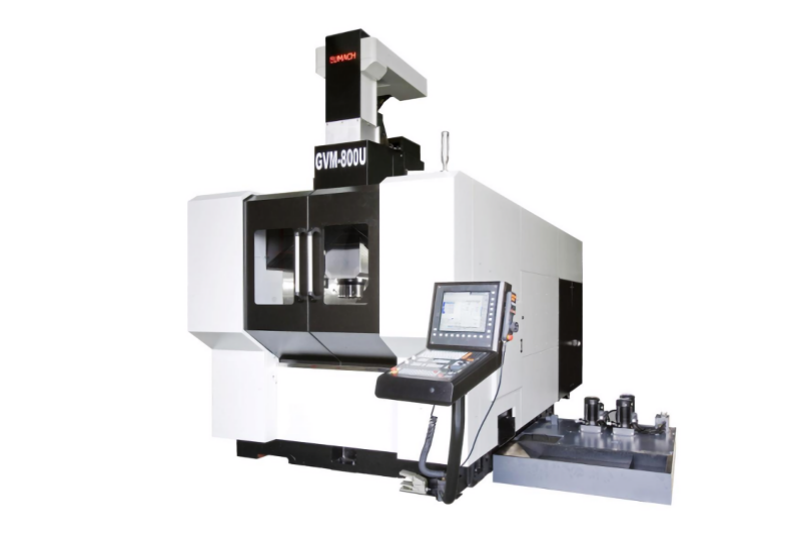

天車高架式五軸加工中心

天車高架式五軸加工中心

機床為天車式龍門動柱式，橫梁移動式結構，精度穩定，精度保持壽命長，搭配 A/C 兩軸搖籃式轉臺達到五軸加工


品牌：臺灣新衛產地：進口
數控系統：西門子/SIEMENS,海德漢/HEIDENHAIN刀庫類型：鏈條式刀庫
換刀方式：機械手換刀工作臺數量：單工作臺
加工材質：硬金屬,軟金屬,合金,鋼結構,塑料,板材,橡膠,玻璃,陶瓷,石材,磁性材料,石墨,其他加工用途：車,銑,鉆,攻,鏜,鉸,锪,磨,刨,淬火,其他
特點：? 天車式架構 ? 三軸滾柱線軌 ? 55mm寬度 ? 中空油冷螺桿 ? 雙Y軸 ? 力矩轉臺 ? 床身32噸



型號規格銑削   銑削加車削
行程X Y Z軸800 / 900+330 / 620mm
   距離主軸鼻端至工作檯面     120 ~ 740mm   100 ~ 720mm
轉臺雙A軸
   傾斜軸		轉速       50 RPM25 RPM
力矩電機數量       2 組, 左右各一
傾斜範圍± 125?± 135?
連續 / ******扭力2980/4780 Nm x 24980/9500 Nm x 2
剎車扭力3120/5640 Nm x 210000 Nm x 2
轉臺C軸
   旋轉軸		檯面面積ф800mm
******載重1200kg
轉速100 RPM800 RPM
驅動方式力矩電機
T 形槽圓形 14mm x 16   圓形18mm x 8
連續 / ******扭力920 / 1615 Nm1127 / 2065 Nm
剎車扭力   1560 / 2820 Nm4000 Nm
檯面至地板876mm891 mm
電主軸轉速18000 RPM10000 RPM
主軸功率 S1/S621 / 27 KW27 / 31 KW
主軸扭力 S1/S6100 / 129 Nm130 / 170 Nm
主軸斜孔    HSK-A63HSK-T63
三軸螺桿X/Y/Z 直徑 x 節距Ф50 / 50x2 / 50mm x 16mm FDC, 螺桿冷卻
三軸線性
滾柱滑軌		寬度55 / 55 / 45mm
滑塊數量4 / 4 / 4
進給率快速位移 X/Y/Z48 / 48 / 48 米/分
切削速率20米/分
刀庫刀柄型式HSK-A63HSK-T63
刀具數量32 ( 40, 64, 80, 120 )
******刀具直徑/長度/重量ф75mm & ф125mm / 300mm / 8kg
型式        伺服驅動無刀臂式刀庫
機械重量淨重   24 ~ 30噸 ( 視選配 )
位置量測直接4支直線光學尺 (Yx2) & 2個圓光學尺
CNC廠牌海德漢 或 西門子

註 : 上述規格可因使用不同主軸或轉臺而導致數據些許不同.
強剛性結構體：底座采多層璧加強肋設計，並經回火處理與應力消除。超大立柱結
構以大橫樑支撐面，確保結構剛性。

工作臺、滑座、主軸頭已經門梁採用高級米漢納鑄鐵，並經熱處理消除內應力，確保
載重時的動態回應，採用高張力鑄件材質，耐磨性優異。
機床所有零部件、各種儀錶和 CNC 系統的計量單位全部採用國際單位制(SI)標準。

機床為天車式龍門動柱式，橫梁移動式結構，精度穩定，精度保持壽命長，搭配 A/C
兩軸搖籃式轉臺達到五軸加工(可選配銑車一體)。

X,Y,Z 軸採用高精度螺桿傳動，中空油冷，移動控制採用：高精度消隙機構，高性能、高精度、高
剛性、重負荷滾柱式（HIWIN）線軌滑軌機構, 配備帶測量反饋裝置（光柵尺）。

A/C 兩軸搖籃式轉臺系統（搖籃轉臺、及主軸傳動機構）德國 CYTEC 等，技術成熟,
穩定, 性能可靠；
配備德國 CYTEC 主軸(依客戶需要選定)的力矩?fù)u籃轉臺，可實現五軸五聯動銑削，
適合客戶加工，適合高速精密切削。
Y 軸採用特殊設計具超重負荷、使用斜 T 型搭配一支在上方及一支在下方設計，同時
強化切削時軸向與徑向剛性，並確保長期加工頭部無下垂現象，可提高整體精度與延
長使用壽命。
油水分離結構設計，符合環保要求，並可延長切削冷卻液的使用壽命。

配置 X/Y/Z 軸全光柵(A/C 圓形編碼)系統，確保設備的穩定性，並帶有光柵清潔包。

可選配銑車復合，完成更多功能

機臺所需電源:
AC 400 V(±10 %)，250 KVA， 3 Phase，50/60 Hz(±1%)。

（用戶可選配 380V/400V 穩壓變壓器）
電源其他：斷電器容量 400A

環境溫度要求：26±1℃
