重型數控車床

重型數控車床

山東普利森CK61系列重型數控車床，回轉直徑2000-5000mm，稱重25噸-100噸，加工長度5m-15m.機床型號：CK61200數控車床、CK61250數控車床、CK61315數控車床、CK61350數控車床、CK61400數控車床、CK61500數控車床。



德州普利森機床-咨詢產品型號信息，請撥打客服熱線：028-60331766 四川奕海機

械設備有限公司

本系列機床為我公司新研發的重型數控臥式車床改系列，執行國家現行***新精度標準，精心設計的一種集電氣、自動控制、液壓控制和現代機械設計等多學科、多門類的精密制造技術為一體的機電一體化機床產品。機床結構性能適用，機床具有動靜態剛度高、使用壽命長、加工效率高，各項功能安全可靠、操作方便和造型美觀等特點。

1、本系列機床適用于高速鋼、硬質合金鋼等刀具，對黑色金屬、有色金屬和部分非金屬的軸類、圓筒類和盤類零件，進行車削外圓、端面、切槽、切斷、鏜孔、螺紋、曲面和圓錐面等。

2、S系列機床床身采用整體四導軌，拖板床身導軌采用鑲鋼結構。F系列機床床身采用分體四導軌，拖板床身導軌采用靜壓導軌結構。

3、機床的主傳動由直流電機驅動，經機械兩檔變速，實現主軸的轉速范圍。

4、主軸箱主軸為穿軸式結構，采用高精度可調徑向間隙的雙列短圓柱滾子軸承，經優化設計采用較大的主軸直徑及******支撐跨距，提高了主軸的回轉精度和動、靜剛度。主軸上的******采用法蘭式短錐柄結構，提高了******與主軸的連接剛度。

5、刀架橫向采用滾珠絲杠，縱向采用高精度齒條及雙齒棒消隙結構，S系列機床大刀架與進給箱臥軸把合，F(xiàn)系列機床大刀架與進給箱立軸把合。提高了刀架的傳動精度。

6、尾座為整體箱形結構，套筒內的芯軸采用高精度可調徑向間隙的雙列短圓柱滾子軸承，******為法蘭式短錐柄******，使尾座具有很高的剛度，套筒和尾座的移動均為機動，自動夾緊及放松。并裝有液壓測力裝置。

7、可根據用戶要求，提供雙刀架、銑鏜裝置、磨削裝置、主軸分度與進給功能、機外對刀裝置等。

8、C系列重型臥式車床機床主傳動與進給傳動采用分離式結構，機床為具有數控功能的重型臥式車床。

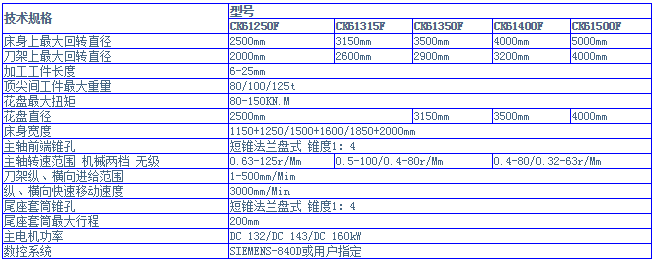

  • 主要技術參數
